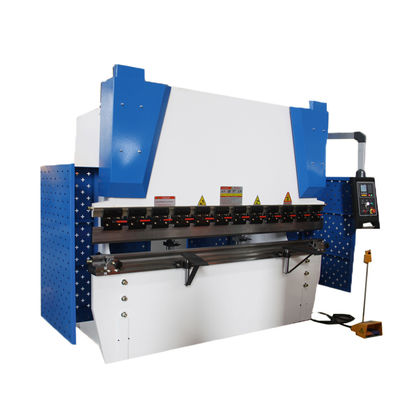

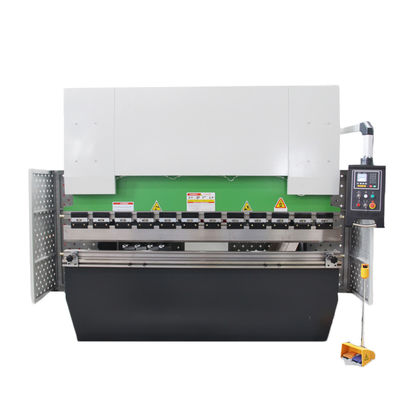

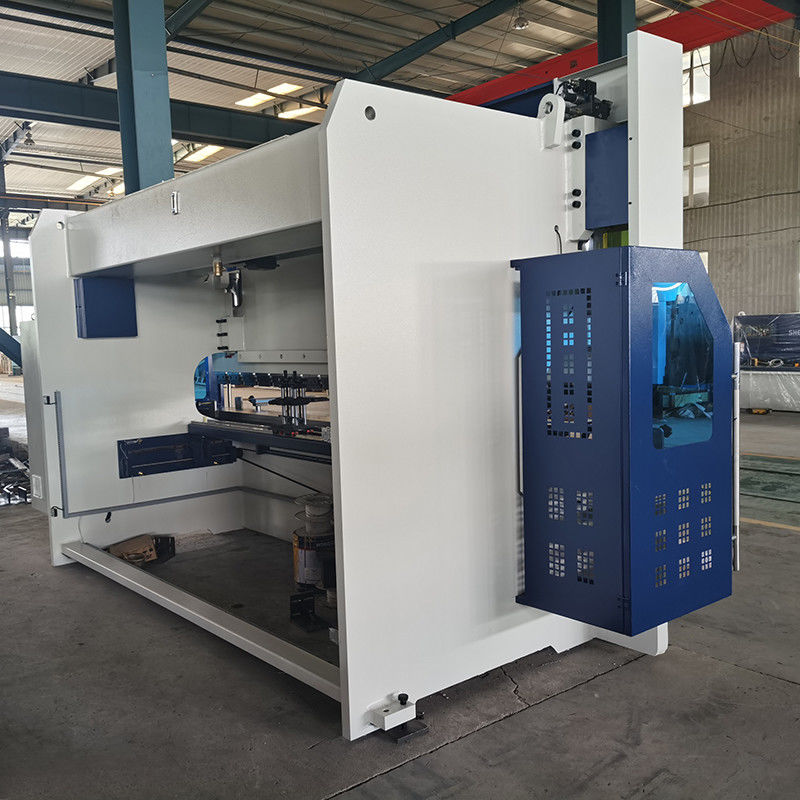

মেটাল প্লেট বেন্ডিং মেশিন, সার্ভো হাইড্রোলিক প্রেস ব্রেক মেশিন, সিএনসি ফুল অটোমেটিক প্লেট ভাঁজ মেশিন
ভাঁজ করা শীট মেটাল বেন্ডিং মেশিনের উচ্চ উত্পাদনশীলতা এবং উচ্চ কাজের নির্ভুলতা রয়েছে, উপরের এবং নীচের ছাঁচের বিভিন্ন আকার ব্যবহার করে, বিভিন্ন আকারের শিল্পকর্মে বাঁকানো যেতে পারে, স্ট্রোক এক সময়ে শীট ধাতুর একটি বাঁকানো গঠন হতে পারে, অনেক পরে ওয়ার্কপিসের আকারে নমন আরও জটিল পেতে পারে, যখন সংশ্লিষ্ট সরঞ্জাম দিয়ে সজ্জিত হয়, তখন একটি ঘুষিও তৈরি করতে পারে।
পণ্যের গঠন
1. ইউজি (সসীম উপাদান) বিশ্লেষণ পদ্ধতি, কম্পিউটার সহায়ক অপ্টিমাইজেশন ডিজাইন, সুন্দর চেহারা ব্যবহার করে।
2. মেশিনটি স্টিল প্লেট ওয়েল্ডিং স্ট্রাকচার গ্রহণ করে, যথেষ্ট শক্তি এবং কঠোরতা সহ, হাইড্রোলিক ট্রান্সমিশন যাতে প্লেট বেধ পরিবর্তনের কারণে বা ছাঁচের নিচে "V" খাঁজ অনুপযুক্ত নির্বাচন না হয়ে গুরুতর ওভারলোড দুর্ঘটনার কারণে হয় , মেশিনের একটি স্থিতিশীল কাজ, কাজ করা সহজ, ছোট গোলমাল, নিরাপদ এবং নির্ভরযোগ্য বৈশিষ্ট্য রয়েছে।
Mass. তেল সিলিন্ডারে একটি যান্ত্রিক ব্লক স্থাপন করা হয় যাতে স্লাইডিং ব্লকের নিচের ডেড পয়েন্টে বারবার পজিশনিং সঠিকতা নিশ্চিত করা যায়, যাতে ভর উৎপাদনের সময় কোণ বাঁকানোর ধারাবাহিকতা নিশ্চিত করা যায়।
4. অভ্যন্তরীণ চাপ দূর করার জন্য অবিচ্ছেদ্য টেম্পারিং গৃহীত হয় এবং তেল সিলিন্ডার, গাইড রেল এবং কাজের টেবিলের মাউন্ট পৃষ্ঠের নির্ভুলতা নিশ্চিত করার জন্য সিএনসি ফ্লোর বোরিং এবং মিলিং মেশিন দ্বারা মেশিনের ফ্রেম প্রক্রিয়া করা হয়।
5. পুরো ফ্রেমটি ধূলিকণা এবং জং-বিরোধী পেইন্ট দিয়ে স্প্রে করা হবে।
কাজ স্লাইডার গঠন
1. মেশিনটি জলবাহী এবং বৈদ্যুতিক নিয়ন্ত্রণ গ্রহণ করে, স্লাইড স্ট্রোকটি ইচ্ছামত সামঞ্জস্য করা যায়, এবং ইন্চিং, আধা-স্বয়ংক্রিয়, স্বয়ংক্রিয় ইত্যাদি অ্যাকশন স্পেসিফিকেশন রয়েছে।
2. আপ-মুভিং বেন্ডিং মেশিনের নকশা, একই সময়ে কাজ করা দ্বৈত তেল সিলিন্ডার, সুষম অপারেশন, সুবিধাজনক, নিরাপদ (servo মোটর Y অক্ষ সিলিন্ডার স্ট্রোক, DA41 সিস্টেম এবং এঙ্গেল প্রোগ্রামিং দিয়ে সজ্জিত)।
3। ক্যালেন্ডারিং ফাংশন, ওয়ার্কপিসের নির্ভুলতা নিশ্চিত করার জন্য মৃত বিন্দুর নীচে।
4. প্রাসঙ্গিক জাতীয় মানদণ্ডের শর্তে, প্লাস বা মাইনাস 45 of এর কোণ নির্ভুলতা নমন। (স্ট্যান্ডার্ড JB/ t22572-2011)
5. মন্থর বংশোদ্ভূত নিয়ন্ত্রণের কার্যক্রমে, অপারেটর আরও ভালভাবে ওয়ার্কপিস নিয়ন্ত্রণ করতে পারে।
জলবাহী সিস্টেম
1. হাইড্রোলিক সিস্টেম (Bosch rexroth, Germany) দ্রুত স্লাইড ডাউন, স্লো স্লাইড ডাউন, ওয়ার্কিং স্পিড বেন্ডিং, কুইক রিটার্ন অ্যান্ড আপ এবং ডাউন প্রসেসে স্লাইডের দ্রুত স্টপ বুঝতে পারে।
2. সানি গিয়ার পাম্প তেল পাম্পের জন্য গৃহীত হয়, যা উচ্চ চাপ এবং কম শব্দ সহ্য করতে পারে।
3. তেলের পাইপলাইন জার্মান বেয়োনেট জয়েন্ট এবং গ্যালভানাইজড কোল্ড টানা পাইপের সংমিশ্রণ গ্রহণ করে, এবং তেল ফুটো ঘটনাটি কাটিয়ে উঠতে সিলিং রিং প্রতিস্থাপনের প্রয়োজন হয় না।
4. জাপানি NOK কোম্পানি সিলিং রিং হিসাবে নির্বাচিত হয়, ভাল সিলিং কর্মক্ষমতা, নির্ভরযোগ্য কাজ এবং দীর্ঘ সেবা জীবন সহ।
5. মেশিনটি রেটযুক্ত লোডের অধীনে ক্রমাগত কাজ করতে পারে, হাইড্রোলিক সিস্টেমে কোন ফুটো নেই এবং উচ্চ নির্ভুলতার সাথে ক্রমাগত স্থিতিশীল।
স্লাইডার সিঙ্ক্রোনাইজেশন নিয়ন্ত্রণ
বেন্ডিং মেশিন স্লাইড স্ট্রোক সিঙ্ক্রোনাইজেশন, যান্ত্রিক এবং জলবাহী সিঙ্ক্রোনাইজেশন পদ্ধতির ব্যবহার, সাধারণ কাঠামো, স্থিতিশীল এবং নির্ভরযোগ্য, মেশিনের প্রয়োজনীয় সিঙ্ক্রোনাইজেশন নির্ভুলতার সাথে, সাধারণত দীর্ঘমেয়াদী ব্যবহার বজায় রাখার জন্য নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয় না।
কিপ-অফের পর
1. Servo মোটর পিছন ধারক সমন্বয় ড্রাইভ।
2. ব্যাকস্টপ স্ক্রু স্পষ্টতা বল স্ক্রু সঙ্গে অবস্থিত এবং উচ্চ নির্ভুলতা রৈখিক গাইড রেল দ্বারা সমর্থিত হয়।
3. এইচ টাইপ সিঙ্ক্রোনাস বেল্ট সিঙ্ক্রোনাস হুইল ড্রাইভ, উচ্চ ট্রান্সমিশন নির্ভুলতা, কম শব্দ।
4. উচ্চতর নির্ভুলতার সাথে আপ এবং ডাউন অ্যাডজাস্টেবল ফাইন-টিউনিং স্টপ ফিঙ্গার অবলম্বন করুন এবং বিমের উপর ডাবল লিনিয়ার গাইড রেলের মাধ্যমে এটি বাম এবং ডানে সরান, যা বাম এবং ডান থেকে যে কোনও অংশে স্টপ ফিঙ্গারের সুনির্দিষ্টতা নিশ্চিত করে।
DA41 সিস্টেম
নিয়ন্ত্রণ ব্যবস্থা নেদারল্যান্ডসের DELEM কোম্পানির DA41S নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে। এর প্রযুক্তিগত বৈশিষ্ট্য নিম্নরূপ:
1. এক্স অক্ষ, রিয়ার স্টপ সার্ভো মোটর নিয়ন্ত্রণ, নিয়ন্ত্রণ স্পষ্টতা 0.1 মিমি
2. Y অক্ষ, কোণ servo মোটর নিয়ন্ত্রণ নমন, নিয়ন্ত্রণ নির্ভুলতা 0.01mm
3. Y- অক্ষ গভীরতা গণনা
4. মেশিন অপারেশন সময় গণনা
।স্ট্রোক কাউন্ট
6. মেমরি ফাংশন বন্ধ করুন
7.100 প্রোগ্রাম স্টোরেজ স্পেস, প্রতিটি প্রোগ্রামে 25 টি কাজের ধাপ রয়েছে
8. পৃষ্ঠ পৃষ্ঠায় দ্রুত অ্যাক্সেস, ব্যাপকভাবে সুবিধাজনক মেশিন অপারেটর
9. এটা উপাদান পালানোর নিয়ন্ত্রণ এবং ছাঁচ পরামিতি সেটিং এর কাজ আছে
10. উচ্চ সংজ্ঞা LCD তরল স্ফটিক প্রদর্শন, ফ্যাশনেবল প্যানেল নকশা, বন্ধুত্বপূর্ণ অপারেশন ইন্টারফেস
11. অনন্য শর্টকাট কী নকশা ধারণা, ছাঁচ প্রোগ্রামিং এবং নির্বাচন, নমন প্রক্রিয়া প্রোগ্রামিং এবং পরিবর্তন
সুইজারল্যান্ড সাইব-টাচ 8 ডাবল সার্ভো কন্ট্রোলার
1. সুইজারল্যান্ড সাইব-টাচ 8 ডাবল সার্ভো কন্টোলার
2. কন্ট্রোলার নিয়ন্ত্রণ এবং এক্স, ওয়াই অক্ষ সমন্বয়।
3. সার্ভার ড্রাইভ নিয়ন্ত্রণ এক্স, ওয়াই অক্ষ।
4. হুইন বল স্ক্রু এবং রৈখিক গাইড রেল 0.05 মিমি নির্ভুলতার সাথে
5. সামনের সমর্থন বন্ধনী
6. জার্মানি Bosch Rexroth জলবাহী ভালভ ব্লক।
7. জার্মানি ইএমবি টিউবিং সংযোগকারী।
8. জার্মানি সিমেন্স প্রধান মোটর
9. ফ্রান্স স্নাইডার ইলেকট্রিক্স।
10. জলবাহী এবং বৈদ্যুতিক ওভারলোড সুরক্ষা
11 andর্ধ্ব এবং নিম্ন মরা (86 °, R0.6mm, materail: 42CrMo)
|
Estun E21 কন্ট্রোলার
* ইন্টিগ্রাল ফ্যাক্টর অবাধে প্রোগ্রামযোগ্য
* স্বয়ংক্রিয় পজিশনিং নিয়ন্ত্রণ
* টাকু ভাতা অফসেট
অভ্যন্তরীণ সময় রিলে
* স্টক কাউন্টার
* ব্যাকগেজ পজিশন ডিসপ্লে, রেজোলিউশন 0.05 মিমি
|
|
|
Delem DA-50 টাচ সিরিজ
DA-50 টাচ সিরিজের প্রেস ব্রেক কন্ট্রোল শক্তিশালী অর্থনৈতিক প্রেস ব্রেকের জন্য আধুনিক কম্প্যাক্ট এবং বহুমুখী সমাধান প্রদান করে
অ্যাপ্লিকেশন
অত্যাধুনিক প্রেস ব্রেক নিয়ন্ত্রণের উপর ভিত্তি করে গ্রাফিকাল প্রোগ্রামিং এবং সংখ্যাসূচক প্রোগ্রামিং সমাধানগুলি সর্বোত্তম সক্ষম করে
নমনীয়তা ptionচ্ছিক DA-60 টাচ সিরিজ |
Cybelec CybTouch 8,12,15, সুইজারল্যান্ড
CybTouch বিশেষভাবে CNC প্রেস ব্রেকের জন্য ডিজাইন করা হয়েছে।
এটি একটি স্বজ্ঞাত এবং প্রাণবন্ত রঙ পূর্ণ স্পর্শ পর্দা এবং ফাংশন একটি উচ্চ সংহতকরণ আছে।এর শক্তিশালী নকশা প্যানেল বা হাউজিং সংস্করণে পাওয়া যায়। এর বড় চাবি, অনলাইন সাহায্য, সরলীকৃত সফটওয়্যার এবং অন্যান্য অনেক স্বয়ংক্রিয় ফাংশনের জন্য ধন্যবাদ যা ক্রমাগত অপারেটরকে গাইড করে,
গ্রাহকের নির্দিষ্ট কার্যকারিতার নিশ্চয়তার জন্য CybTouch ওপেন আর্কিটেকচার ধারণা।কারণে সহজে ব্যবহারকারী বান্ধব প্রোগ্রামিং
"স্বজ্ঞাত প্রোগ্রামিং" ধারণা। |
|
Esautomotion S630, S640, S650, ইতালি
বিশেষ করে নমন করার জন্য পরিকল্পিত সফটওয়্যারের বুদ্ধিমান হৃদয় আমাদের সকল VIS-600 এবং 800 CNC- এ বিট করছে, এইভাবে প্রতিটি ধরনের প্রক্রিয়াকরণের সাথে ব্যতিক্রমী পারফরম্যান্সের নিশ্চয়তা দেয়।
প্রতিটি ক্লায়েন্টের চাহিদা অনুসারে উন্নত অ্যাড-হক, আমাদের টার্ন কী সফ্টওয়্যার 2 ডি এবং 3 ডি ভিজ্যুয়ালাইজেশনের অনুমতি দেয়, যখন সমস্ত নমনীয় ক্রমগুলি অনুকূলিত করে।
অনন্য Esautomotion এর একচেটিয়া FLED (ফাস্ট লার্নিং ডিজাইন) দর্শনের জন্য ধন্যবাদ, এটি মেশিন অপারেটরের কাজকে ব্যাপকভাবে সরল করে এবং গতি দেয়। |
|
| |
চ্ছিক ইনস্টলেশন
তেল কুলিং ইউনিট
হালকা পরদা
লেজার সুরক্ষা
ফ্রন্ট অটো ফলো সাপোর্ট
বাঁকানো রোবট |
ডেডিকেটেড ফুট সুইচ
দক্ষিণ কোরিয়া ক্যাকন প্যাডেল সুইচ, সেবা জীবন এবং কর্মক্ষম সংবেদনশীলতা উন্নত।জরুরী স্টপ, আপ এবং ডাউন কন্ট্রোল বিভাগ।মেশিন অপারেটিং নিরাপদ এবং সহজ করুন।
এটি মাল্টি-ফাংশনাল রকার Z1, Z2-axis, R-axis ম্যানুয়াল কন্ট্রোল দিয়েও সজ্জিত হতে পারে। |
|
|
বিভিন্ন প্রেস ব্রেক সরঞ্জাম
অপ্টিমাইজড ডিজাইন বাঁকানোকে আরও সহজ এবং দক্ষ করে তুলতে পারে।42CrMo বা C45 উচ্চ ফ্রিকোয়েন্সি quenching প্রক্রিয়া প্রেস ব্রেক সরঞ্জাম, এটি টেকসই।মরিচা এবং সুন্দর চেহারা প্রতিরোধের জন্য বিশেষ পৃষ্ঠ নাইট্রাইডিং চিকিত্সা নির্বাচন করা যেতে পারে।বিশেষ মুষ্ট্যাঘাত এবং vdies workpiece অনুযায়ী কাস্টমাইজ করা যায়, এবং YUAN সমাধানগুলির একটি সম্পূর্ণ সেট প্রদান করে। |
উচ্চতর জলবাহী সিস্টেম
ইন্টিগ্রেটেড হাইড্রোলিক সিস্টেম, দ্রুত প্রতিক্রিয়া।কম ব্যর্থতার হার মেশিনকে নিরাপদে, দক্ষ এবং স্থিতিশীলভাবে চালায়
স্ট্যান্ডার্ডের সিরিজটি গ্যালভানাইজড কোল্ড টানা পাইপ এবং জার্মান ফারুল টাইপ পাইপ জয়েন্ট দিয়ে সজ্জিত।তেল ফুটো হওয়ার ঝুঁকি হ্রাস করুন
50% দ্বারা রাবার এবং dedালাই বিজোড় পাইপ সঙ্গে তুলনা।এবং দীর্ঘ সেবা জীবন হতে পারে। |
|
পরামিতি:
|
মেশিন টুল মডেল
|
WC67K-100T/3200
|
|
নামমাত্র চাপ
|
1000 কেএন
|
|
নমন দৈর্ঘ্য,
|
3200 মিমি
|
|
কলামের মধ্যে দূরত্ব
|
2600 মিমি
|
|
গলা এবং মুখের গভীরতা
|
320 মিমি
|
|
সর্বোচ্চ খোলার উচ্চতা
|
400 মিমি
|
|
সর্বাধিক সিস্টেম চাপ
|
25এমপিএ
|
|
স্লাইডার গতি সঠিকতা
|
পজিশনিং সঠিকতা
|
±0.05 মিমি
|
|
পুনরাবৃত্তি পজিশনিং সঠিকতা
|
±0.02 মিমি
|
|
প্রধান মোটর শক্তি
|
ক্ষমতা
|
7.5 কিলোওয়াট
|
|
গতি
|
1500r/মিনিট
|
|
সিএনসিপদ্ধতি
|
মডেল
|
DA41S
|
|
তেল পাম্প
|
মডেল
|
NB3-16
|
|
নির্ভুলতা নমন
|
কোণ
|
±ঘ°
|
|
সরলতা
|
±0.7 মিমি/মি
|
