Name: অটো ইনডেক্স 30 টন সহ Servo Type CNC Turret Punch Press Machine
Brand: YUAN
SKU: 32 স্টেশন
Price: 17000 USD

বাড়ি পণ্য সিএনসি বুর্জ পাঞ্চিং মেশিন

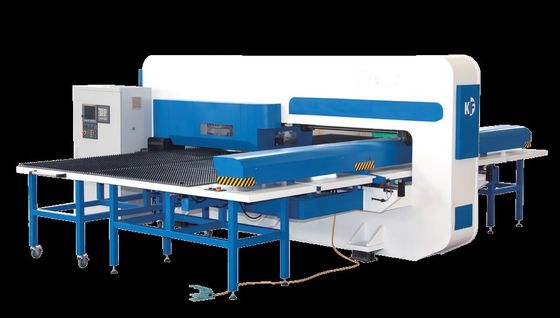

অটো ইনডেক্স 30 টন সহ Servo Type CNC Turret Punch Press Machine

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	YUAN
সাক্ষ্যদান:	CE,ISO
মডেল নম্বার:	32 স্টেশন

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	17000-29000USD
প্যাকেজিং বিবরণ:	কাঠের বাক্স
ডেলিভারি সময়:	25 দিন
পরিশোধের শর্ত:	টি/টি, এল/সি
যোগানের ক্ষমতা:	30 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

যন্ত্রের প্রকার:

ছিদ্র করার যন্ত্র

শক্তির উৎস:

যান্ত্রিক

নামমাত্র বল:

250 KN

সর্বোচ্চ বেধ:

6 মিমি

লক্ষণীয় করা:

Servo Type CNC Punch Press Machine

CNC Turret Punch Press Machine

অটো ইনডেক্স সহ Servo Type CNC Turret Punch Press Machine

প্রধান বৈশিষ্ট্য

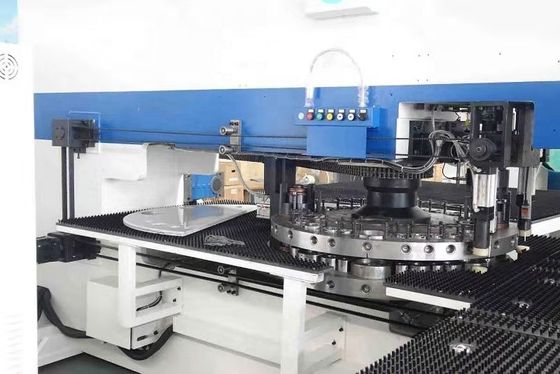

নতুন T30 বুর্জ পাঞ্চ প্রেসগুলি একটি বদ্ধ টাইপ রিগিট স্টিল নির্মাণ হিসাবে একটি রিগিট কাঠামোতে উত্পাদিত হয়, অপারেশন চলাকালীন মিনিমাম ডিফ্লেকশন করার জন্য নকশা এবং সিমুলেশন প্রক্রিয়ায় সসীম বিশ্লেষণ ব্যবস্থা ব্যবহার করা হয়েছিল।পাঞ্চিং প্রক্রিয়ার সময় বুর্জ এবং সরঞ্জামগুলির মধ্যে কোন বিচ্যুতি ঘটে না এবং এটি টুলের জীবন বাড়ায়।টি 30 সিরিজের বুর্জ পাঞ্চ প্রেসে 27 টি স্টেশন/700 স্ট্রোক এবং 33 স্টেশন/900 স্ট্রোক সহ 2 টি মডেল রয়েছে যা খুব জটিল শীট পণ্যগুলিতে একসাথে সমস্ত কাজ শেষ করতে সহায়তা করে।সুতরাং টি 30 বুর্জ পাঞ্চ প্রেসগুলি সর্বোত্তম খরচের সাথে একটি সম্পূর্ণ সমাধান সরবরাহ করে।

All সমস্ত অক্ষে সিমেন্স এসি সার্ভো মোটর
All সমস্ত অক্ষের উপর রৈখিক স্লেজ সিস্টেমের সাথে উচ্চ মূল্যবান অবস্থান সম্ভাবনা।
Bridge ব্রিজের পাশে বা পোর্টেবল সিএনসি কন্ট্রোল প্যানেলে প্ল্যাটফর্মের ধরন
• ভ্যাকুয়াম টেবিল এবং ফিল্টারিং ইউনিটের জন্য CNC কন্ট্রোল আউটপুট/ইনপুট
Energy কম শক্তি খরচ সঙ্গে উচ্চ ভ্যাকুয়াম ক্ষমতা
• স্বাধীন কাটিং টেবিল সিস্টেম
• মাল্টি হেড প্লাজমা এবং মাল্টি হেড অক্সি ফুয়েল কাটার সম্ভাবনা।
• +/- 0,02 মিমি পজিশনিং সঠিকতা।
• +/- 30 মি/মিনিট পজিশনিং গতি।

স্ট্যান্ডার্ড এক্সিকিউশন:

- 'O' ফ্রেম ডিজাইন সসীম এলিমেন্ট অ্যানালাইসিস সফটওয়্যার দ্বারা পরীক্ষিত, উচ্চ নির্ভুলতা নিশ্চিত করার জন্য যথাযথভাবে মেশিন এবং স্ট্রেস রিলিভড
- ইনডেক্সেবল টুল স্টেশন সহ হাইড্রোলিক পাঞ্চিং 360০ through এর মাধ্যমে ০.০০১ of বৃদ্ধি
- chingচ্ছিক টুলিং সাপেক্ষে ঘুষি, কাটিয়া এবং গঠন প্রক্রিয়া - উপাদান অনুযায়ী CNC দ্বারা নিয়ন্ত্রিত

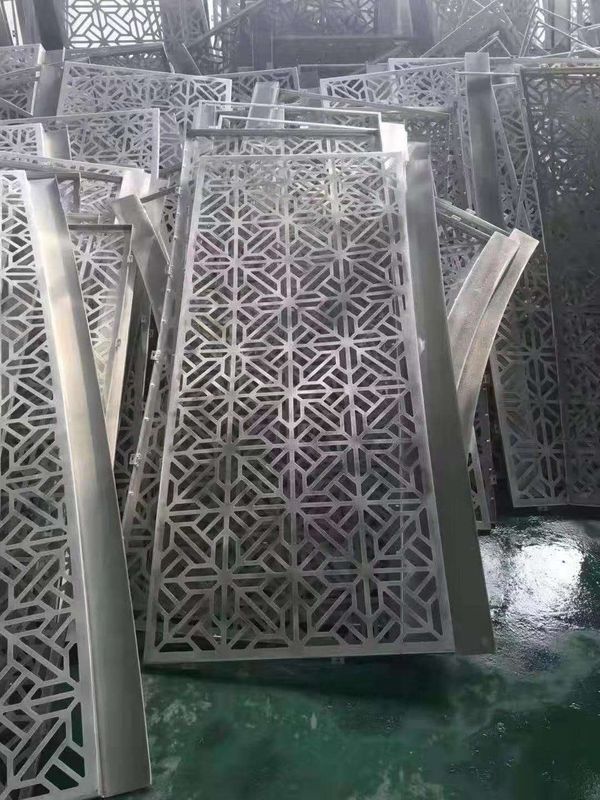

- শুধুমাত্র 2D উপাদান তৈরি করতে সক্ষম নয় কিন্তু যখন বিশেষ সরঞ্জামগুলি লাগানো হয় তখন 3D ফর্ম তৈরি করতে পারে যা প্রোফাইলিং প্রক্রিয়া ব্যবহার করার সময় সম্ভব হবে না
- 1 মিমি পিচে প্রতি মিনিটে 600 হিটের উচ্চ নিবলিং হার
- উচ্চ অপারেশন গতিতে পৌঁছাতে সক্ষম সমস্ত অক্ষের উপর উচ্চ ক্ষমতা মোটর এবং স্পষ্টতা নির্দেশিকা
- 8 মিমি বেধ পর্যন্ত শীট স্থাপন করতে সক্ষম দুটি শীট clamps সঙ্গে লাগানো সঙ্গে অনমনীয় মরীচি
- 0.04 মিমি খুব সঠিক পুনরাবৃত্তিযোগ্যতা
- ক্ল্যাম্পিং ফোর্স সিএনসি দ্বারা 100 কেজি থেকে 1000 কেজি পর্যন্ত সামঞ্জস্য করা হয়
- প্রতিস্থাপন বৈশিষ্ট্য
- উচ্চ প্রক্রিয়াকরণের গতি এবং ডেটা স্থানান্তরের হার

না।	নাম	পরামিতি	ইউনিট	মন্তব্য করুন
ঘ	নামমাত্র চাপ	300	কেএন	30 (টি)
2	আলোর কাঠামো	"ও"		বন্ধ
3	বুর্জ কাঠামো	মোটা	মিমি	উপরে: 80/নিচে: 70
4	ছাঁচ গঠন	85 সিরিজ দীর্ঘ ওরিয়েন্টেড		আন্তর্জাতিকভাবে সাধারণ প্রকার
5	বাতা কাঠামো / সংখ্যা	সম্পূর্ণ ভাসমান টাইপ	সেট	2
6	অটো-ইনডেক্স নম্বর		সেট	2 (alচ্ছিক)
7	অটো-ইনডেক্স ট্রান্সমিশন মোড			টারবাইন এবং কৃমি
8	নিয়ন্ত্রিত অক্ষের সংখ্যা	3/4 (এক্স/ওয়াই/টি/সি)	অক্ষ	স্বয়ংক্রিয় সূচক (alচ্ছিক)
9	সিলিন্ডার প্রতিস্থাপন	2	সেট
10	কাউন্টারটপ কাঠামো	ব্রাশুনিভার্সাল বল মিশ্র
11	বুর্জ স্টেশন বিতরণ	এ বি সি ডি		মান
12	পাঞ্চিং নির্ভুলতা	± 0.1	মিমি
13	পজিশনিং সঠিকতা পুনরাবৃত্তি করুন	± 0.02	মিমি
14	গলার গভীরতা	1280	মিমি
15	পাঞ্চ স্ট্রোক	40	মিমি
16	সর্বোচ্চখোঁচানোর ফ্রিকোয়েন্সি	800	t/মিনিট
17	সর্বোচ্চপ্রক্রিয়াকরণ প্লেটের আকার	2500/5000*1250	মিমি	মাধ্যমিক অবস্থান
18	সর্বোচ্চপ্রক্রিয়াকরণ প্লেট বেধ	6	মিমি
19	সর্বোচ্চপ্লেট খাওয়ানোর গতি	60	মি/মিনিট
20	সর্বোচ্চব্যাস (একবার খোঁচা)	88.9	মিমি
21	সর্বোচ্চকাজের টুকরো ওজন	150	কেজি
22	বুর্জ ঘূর্ণমান গতি	30	rpM
23	প্রধান মোটর শক্তি	11	KW
24	গ্যাস খরচ	0.15	m³/মিনিট
25	গ্যাসের চাপ	0.6	এমপিএ
26	মাত্রা (LWH)	540052002600	মিমি
27	ওজন	-12	টি
28	সিএনসি সিস্টেম	FANUC OI-PD
29	প্রোগ্রামিং সফটওয়্যার	CNCKAD (প্রকৃত)

বুরে বরাদ্দ করা ডাই স্টেশন।

স্টেশনের ধরণ	টুল সাইজ(মিমি)	16 স্টেশন বুর্জ	20 স্টেশন বুর্জ	24 স্টেশন বুর্জ	32 স্টেশন বুর্জ
ক	Φ1.5-φ12.7	6	8	12	16
খ	φ12.7-φ31.8	6	8	8	12
গ	φ31.8-φ50.8	2	2	2	2
ডি	φ50.8-φ88.9	2	2	2	2
