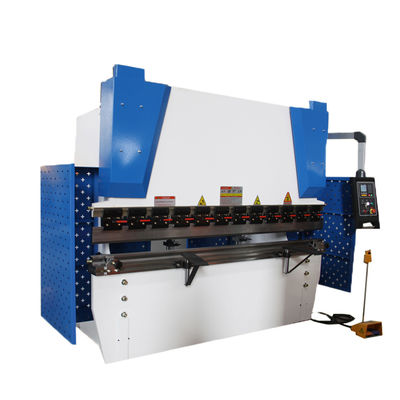

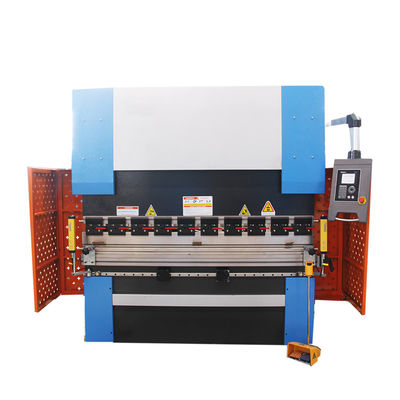

WC67K-100T/3200 CNC জলবাহী প্লেট নমন মেশিন
কাজ স্লাইডার গঠন
1. মেশিনটি জলবাহী এবং বৈদ্যুতিক নিয়ন্ত্রণ গ্রহণ করে, স্লাইড স্ট্রোকটি ইচ্ছামত সামঞ্জস্য করা যায়, এবং ইন্চিং, আধা-স্বয়ংক্রিয়, স্বয়ংক্রিয় ইত্যাদি অ্যাকশন স্পেসিফিকেশন রয়েছে।
2. আপ-মুভিং বেন্ডিং মেশিনের নকশা, একই সময়ে কাজ করা দ্বৈত তেল সিলিন্ডার, সুষম অপারেশন, সুবিধাজনক, নিরাপদ (servo মোটর Y অক্ষ সিলিন্ডার স্ট্রোক, DA41 সিস্টেম এবং এঙ্গেল প্রোগ্রামিং দিয়ে সজ্জিত)।
3। ক্যালেন্ডারিং ফাংশন, ওয়ার্কপিসের নির্ভুলতা নিশ্চিত করার জন্য মৃত বিন্দুর নীচে।
4. প্রাসঙ্গিক জাতীয় মানদণ্ডের শর্তে, প্লাস বা মাইনাস 45 of এর কোণ নির্ভুলতা নমন। (স্ট্যান্ডার্ড JB/ t22572-2011)
5. মন্থর বংশোদ্ভূত নিয়ন্ত্রণের কার্যক্রমে, অপারেটর আরও ভালভাবে ওয়ার্কপিস নিয়ন্ত্রণ করতে পারে।
জলবাহী সিস্টেম
1. হাইড্রোলিক সিস্টেম (Bosch rexroth, Germany) দ্রুত স্লাইড ডাউন, স্লো স্লাইড ডাউন, ওয়ার্কিং স্পিড বেন্ডিং, কুইক রিটার্ন অ্যান্ড আপ এবং ডাউন প্রসেসে স্লাইডের দ্রুত স্টপ বুঝতে পারে।
2. সানি গিয়ার পাম্প তেল পাম্পের জন্য গৃহীত হয়, যা উচ্চ চাপ এবং কম শব্দ সহ্য করতে পারে।
3. তেলের পাইপলাইন জার্মান বেয়োনেট জয়েন্ট এবং গ্যালভানাইজড কোল্ড টানা পাইপের সংমিশ্রণ গ্রহণ করে, এবং তেল ফুটো ঘটনাটি কাটিয়ে উঠতে সিলিং রিং প্রতিস্থাপনের প্রয়োজন হয় না।
4. জাপানি NOK কোম্পানি সিলিং রিং হিসাবে নির্বাচিত হয়, ভাল সিলিং কর্মক্ষমতা, নির্ভরযোগ্য কাজ এবং দীর্ঘ সেবা জীবন সহ।
5. মেশিনটি রেটযুক্ত লোডের অধীনে ক্রমাগত কাজ করতে পারে, হাইড্রোলিক সিস্টেমে কোন ফুটো নেই এবং উচ্চ নির্ভুলতার সাথে ক্রমাগত স্থিতিশীল।
স্লাইডার সিঙ্ক্রোনাইজেশন নিয়ন্ত্রণ
বেন্ডিং মেশিন স্লাইড স্ট্রোক সিঙ্ক্রোনাইজেশন, যান্ত্রিক এবং জলবাহী সিঙ্ক্রোনাইজেশন পদ্ধতির ব্যবহার, সাধারণ কাঠামো, স্থিতিশীল এবং নির্ভরযোগ্য, মেশিনের প্রয়োজনীয় সিঙ্ক্রোনাইজেশন নির্ভুলতার সাথে, সাধারণত দীর্ঘমেয়াদী ব্যবহার বজায় রাখার জন্য নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয় না।
কিপ-অফের পর
1. Servo মোটর পিছন ধারক সমন্বয় ড্রাইভ।
2. ব্যাকস্টপ স্ক্রু স্পষ্টতা বল স্ক্রু সঙ্গে অবস্থিত এবং উচ্চ নির্ভুলতা রৈখিক গাইড রেল দ্বারা সমর্থিত হয়।
3. এইচ টাইপ সিঙ্ক্রোনাস বেল্ট সিঙ্ক্রোনাস হুইল ড্রাইভ, উচ্চ ট্রান্সমিশন নির্ভুলতা, কম শব্দ।
4. উচ্চতর নির্ভুলতার সাথে আপ এবং ডাউন অ্যাডজাস্টেবল ফাইন-টিউনিং স্টপ ফিঙ্গার অবলম্বন করুন এবং বিমের উপর ডাবল লিনিয়ার গাইড রেলের মাধ্যমে এটি বাম এবং ডানে সরান, যা বাম এবং ডান থেকে যে কোনও অংশে স্টপ ফিঙ্গারের সুনির্দিষ্টতা নিশ্চিত করে।
DA41 সিস্টেম
নিয়ন্ত্রণ ব্যবস্থা নেদারল্যান্ডসের DELEM কোম্পানির DA41S নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে। এর প্রযুক্তিগত বৈশিষ্ট্য নিম্নরূপ:
1. এক্স অক্ষ, রিয়ার স্টপ সার্ভো মোটর নিয়ন্ত্রণ, নিয়ন্ত্রণ স্পষ্টতা 0.1 মিমি
2. Y অক্ষ, কোণ servo মোটর নিয়ন্ত্রণ নমন, নিয়ন্ত্রণ নির্ভুলতা 0.01mm
3. Y- অক্ষ গভীরতা গণনা
4. মেশিন অপারেশন সময় গণনা
।স্ট্রোক কাউন্ট
6. মেমরি ফাংশন বন্ধ করুন
7.100 প্রোগ্রাম স্টোরেজ স্পেস, প্রতিটি প্রোগ্রামে 25 টি কাজের ধাপ রয়েছে
8. পৃষ্ঠ পৃষ্ঠায় দ্রুত অ্যাক্সেস, ব্যাপকভাবে সুবিধাজনক মেশিন অপারেটর
9. এটা উপাদান পালানোর নিয়ন্ত্রণ এবং ছাঁচ পরামিতি সেটিং এর কাজ আছে
10. উচ্চ সংজ্ঞা LCD তরল স্ফটিক প্রদর্শন, ফ্যাশনেবল প্যানেল নকশা, বন্ধুত্বপূর্ণ অপারেশন ইন্টারফেস
11. অনন্য শর্টকাট কী নকশা ধারণা, ছাঁচ প্রোগ্রামিং এবং নির্বাচন, নমন প্রক্রিয়া প্রোগ্রামিং এবং পরিবর্তন
পরামিতি:
|
মেশিন টুল মডেল
|
WC67K-100T/3200
|
|
নামমাত্র চাপ
|
1000 কেএন
|
|
নমন দৈর্ঘ্য,
|
3200 মিমি
|
|
কলামের মধ্যে দূরত্ব
|
2600 মিমি
|
|
গলা এবং মুখের গভীরতা
|
320 মিমি
|
|
সর্বোচ্চ খোলার উচ্চতা
|
400 মিমি
|
|
সর্বাধিক সিস্টেম চাপ
|
25এমপিএ
|
|
স্লাইডার গতি সঠিকতা
|
পজিশনিং সঠিকতা
|
±0.05 মিমি
|
|
পুনরাবৃত্তি পজিশনিং সঠিকতা
|
±0.02 মিমি
|
|
প্রধান মোটর শক্তি
|
ক্ষমতা
|
7.5 কিলোওয়াট
|
|
গতি
|
1500r/মিনিট
|
|
সিএনসিপদ্ধতি
|
মডেল
|
DA41S
|
|
তেল পাম্প
|
মডেল
|
NB3-16
|
|
নির্ভুলতা নমন
|
কোণ
|
±ঘ°
|
|
সরলতা
|
±0.7 মিমি/মি
|
