SB63NC অ্যালুমিনিয়াম পাইপ ই বেন্ডার, ক্রীড়া সরঞ্জাম সুবিধা টিউব পাইপ নমন মেশিন
আধা-স্বয়ংক্রিয় এনসি পাইপ নমন মেশিনগুলি সিএনসি মডেলের তুলনায় কম খরচে সিএনসি পাইপ নমন মেশিনের বিকল্প হিসাবে ডিজাইন করা হয়েছে।এটি আপনাকে পাইপ এবং টিউব বাঁকানোর কাজগুলিতে সবচেয়ে লাভজনক উপায়ে আপনার লক্ষ্যে পৌঁছাতে সহায়তা করবে।
এটি চলমান নিয়ন্ত্রণের জন্য একটি একক-চিপ এনসি ইউনিট ব্যবহার করে।খাওয়ানো এবং ঘূর্ণন ম্যানুয়াল দ্বারা স্থাপন করা হয়, নমন একটি জলবাহী সিলিন্ডার দ্বারা নিয়ন্ত্রিত হয়।সহজ বাঁক অংশ বা মাঝারি ভলিউম সহ সাধারণ মাল্টি-প্লেন অংশগুলি বাঁকানোর জন্য উপযুক্ত।
আমরা বিভিন্ন উপকরণ যেমন স্টেইনলেস স্টিল, অ্যালুমিনিয়াম, তামা, কার্বন ইস্পাত ইত্যাদি বাঁকানোর জন্য এটি ব্যবহার করতে পারি।
পরামিতি
| পরামিতি |
SB63NC |
| নিয়ন্ত্রণ ব্যবস্থা |
এনসি ইউনিট |
| সর্বোচ্চ নমন ক্ষমতা |
Φ63x3 মিমি |
| নমন ব্যাসার্ধ |
50 ～ 280 মিমি |
| নমন কোণ |
0 ～ 195 |
| বৈধ ম্যান্ড্রেল দৈর্ঘ্য |
2800 মিমি |
| বাঁকানোর গতি |
45 °/সেকেন্ড |
| নমন নির্ভুলতা |
± 0.15 |
| প্রধান মোটর শক্তি |
5.5 কিলোওয়াট |
| সিস্টেম জলবাহী চাপ |
12 এমপিএ |
| শীতলকরণ ব্যবস্থা |
জল ঠান্ডা |
| সাইজ |
3800 × 1050 × 1300 মিমি |
বৈশিষ্ট্য / সরঞ্জাম:
হাইড্রোলিক দ্বারা বেন্ড-আর্ম (সি-অক্ষ), জলবাহী দ্বারা ক্ল্যাম্প ডাই, জলবাহী দ্বারা চাপ মারা যায়
হাইড্রোলিক দ্বারা ডাই মুভমেন্ট (মেইন ক্ল্যাম্প, প্রেসার ক্ল্যাম্প, ম্যান্ড্রেল, বুস্টার)
নল যান্ত্রিক স্টপার, স্বয়ংক্রিয় ম্যান্ড্রেল তৈলাক্তকরণ (পুরু তৈলাক্তকরণের তেলের জন্য উপযুক্ত নয়), প্রত্যাশিত ম্যান্ড্রেল প্রত্যাহার ইউনিট প্রত্যাশিত ম্যান্ড্রেল প্রত্যাহার ইউনিট।এটি আমদানি করা বিশেষ নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।উচ্চ স্থায়িত্ব সহ।
স্ট্যান্ডার্ড হিসাবে জল-শীতল ব্যবস্থা, বিকল্প: ফ্যান কুলার বা এয়ার কন্ডিশন
প্রক্রিয়াকরণের গতি দ্রুত এবং এর মিছিল বেশি।এটি উচ্চ গতির জন্য উপযুক্ত।
এটিতে ম্যানুয়াল, ইঞ্চিং, অটো, সেটিং, চেঞ্জিং-প্রোগ্রাম, সিঙ্গেল স্টেপ ইত্যাদি কাজ রয়েছে।
এটি পিএলসি দ্বারা নিয়ন্ত্রিত একটি এনসি স্বয়ংক্রিয় নমন মেশিন, একটি দক্ষ, অর্থনৈতিক স্বয়ংক্রিয় পাইপ বেন্ডার।
অপারেশন প্যানেল এবং পিএলসি নিয়ন্ত্রণ ব্যবস্থা গৃহীত, সহজ মোড মেনু, সঠিক, দ্রুত, সম্পূর্ণ
হ্যান্ড-অপারেটেড, ইনচিং, কোট সেটিং, চেঞ্জিং-প্রোগ্রামের ফাংশন।
মেশিনে ইনস্টল করা টুলিংয়ের একটি সেট।
ফুটপিডাল এবং জরুরী স্টপ অপারেশন রড কাজ করার জন্য সহজ।
গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ভোল্টেজ।
| এনসি পাইপ বেন্ডার মাইক্রো কম্পিউটার দ্বারা নিয়ন্ত্রিত হয় |
| এতে ম্যানুয়াল কন্ট্রোল, আধা-বৃত্তাকার নিয়ন্ত্রণ এবং সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ রয়েছে |
| ওভারলোড স্বয়ংক্রিয় সুরক্ষা |
| মেশিন ব্যর্থতা এবং অপারেশনাল ব্যর্থতার স্বয়ংক্রিয় সনাক্তকরণ |
| মোবাইল ফুট সুইচ এর জরুরী স্টপ ফাংশন আছে |
| স্ক্রিন টাচ বাটন দেখায় |
| স্বয়ংক্রিয় মেমরি ফাংশন |
| শক্তি ব্যর্থতা স্বয়ংক্রিয় সুরক্ষা ফাংশন |
সরঞ্জাম:
স্ট্যান্ডার্ড টুলস: নমন ডাই, ক্ল্যাম্পিং ডাই, প্রেসার ডাই।
চ্ছিক সরঞ্জাম: ওয়াইপার ডাই, ম্যান্ড্রেলনমন করার সময় প্রক্রিয়াজাত পাইপের বিকৃতি এবং কুঁচকে কার্যকরভাবে নিয়ন্ত্রণ করতে।ম্যান্ড্রেল ছাড়া বাঁকানো তুলনামূলকভাবে সহজ।সাধারণত, একটি ছোট ব্যাসের একটি টিউব, যেমন একটি 6-8 মিমি টিউব, যার নিজস্ব সমর্থন বেশি থাকে, এটি একটি ম্যান্ড্রেল ব্যবহার করার প্রয়োজন হয় না, এবং উপবৃত্তাকারতা টিউবের বাইরের ব্যাসের 5% এর মধ্যে থাকে।কিছু গ্যালভানাইজড পাইপ এবং লোহার পাইপ বড় বাঁকানো ব্যাসার্ধ এবং পুরু দেয়াল দিয়েও ম্যান্ড্রেল ছাড়াই তৈরি করা যায়।যাইহোক, ছোট বাঁকানো ব্যাসার্ধ এবং বড় ব্যাসের পাতলা দেয়ালযুক্ত পাইপের জন্য, পাইপের অভ্যন্তরীণ প্রাচীরকে সমর্থন করার জন্য একটি ম্যান্ড্রেল ব্যবহার করা উচিত যাতে এর ক্রস-সেকশনটি ডিম্বাকৃতি এবং ভেতরের দিকে কুঁচকে যাওয়া থেকে রক্ষা পায়।
সরঞ্জাম উপাদান: প্রধানত পাইপ উপাদান এবং নমন অসুবিধা অনুযায়ী নির্বাচিত।সাধারণ উপকরণ 45#, Cr12, শিল্প নাইলন, 42MrMo, তামা।সাধারণত, আমরা 42MrMo ব্যবহার করি, এটি ভ্যাকুয়াম নিভে যায়, পৃষ্ঠটি নাইট্রাইড হয় এবং ছাঁচের পৃষ্ঠের কঠোরতা ছাঁচের পরিধান প্রতিরোধ নিশ্চিত করতে HRC55 এর চেয়ে কম নয়।
সরঞ্জাম আকার: বিভিন্ন পাইপের নমনীয় ব্যাসার্ধ অনুযায়ী কাস্টমাইজড।

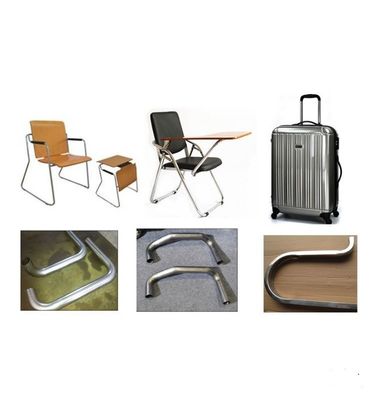

নমুনা:
