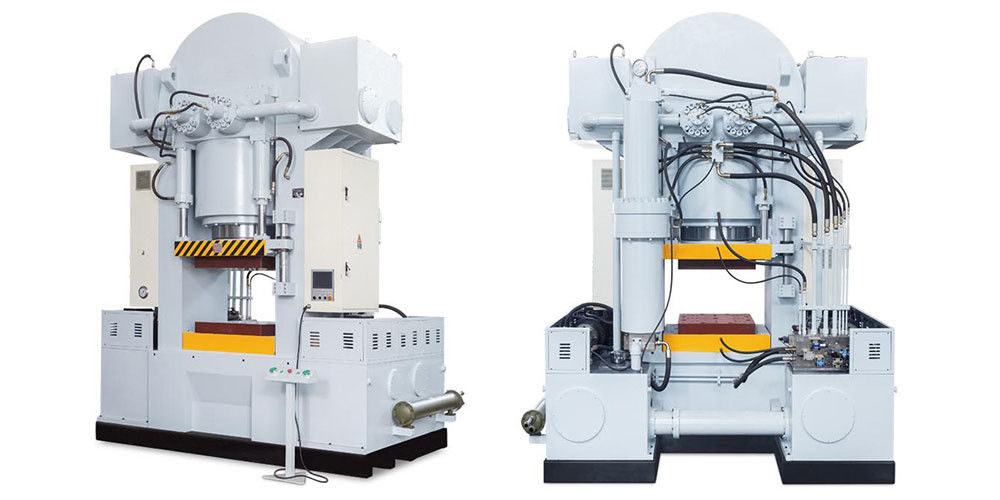

5000 টন ননস্টিক প্যান ফ্রাইং প্যান ঠান্ডা হাইড্রোলিক প্রেস ফরজিং
5000T কোল্ড ফোর্জিং হাইড্রোলিক প্রেস, প্রধানত ইন্ডাকশন বটম পট, নন-স্টিক পাত্রের জন্য ব্যবহার করা হবে।চাপে, দুটি ধাতু একসাথে চাপুন।ডবল তলাযুক্ত পাত্র তাপ উৎস স্তরের সাথে যোগাযোগ করে এবং দ্রুত তাপ স্থানান্তর করে, যা তাপ এবং তাপমাত্রা বিতরণকে অভিন্ন করতে পারে।পাত্রের ভিতরের স্তর মসৃণ, পরিধান-প্রতিরোধী, মরিচা ধরা সহজ নয় এবং মানুষের স্বাস্থ্যের জন্য ক্ষতিকর যৌগ তৈরি করবে না।
আবেদন:
মূল বৈশিষ্ট্য:
| ঘ।ফ্রেম dedালাই ফ্রেম গঠন, বল শর্ত যুক্তিসঙ্গত, নকশা নিরাপত্তা ফ্যাক্টর উচ্চ, এবং সেবা জীবন 15 বছরের বেশি পৌঁছাতে পারে |
| 2। সম্পূর্ণ লোডের অধীনে, টেবিলের বিকৃতি মাত্র 0. 5 ~ 1 মিমি/মি, উচ্চ নির্ভুলতা দমন নিশ্চিত করে। |
| 3।প্রধান সিলিন্ডার আন্তর্জাতিক উন্নত অ্যান্টি-লিকেজ কম্পোজিট সিলিং প্রযুক্তি এবং ধাতু সম্প্রসারণ রিং সিলিং প্রযুক্তি গ্রহণ করে, যা সিলিন্ডার সিলের নির্ভরযোগ্য জীবনকে ব্যাপকভাবে উন্নত করতে পারে। |
| 4।সিলিন্ডার পিস্টন উন্নত কম্পোজিট বাইমেটাল ওয়েল্ডিং প্রযুক্তি গ্রহণ করে, যা সিলিন্ডারের পরিধান প্রতিরোধ এবং নির্ভরযোগ্য জীবন উন্নত করে এবং পরিষেবা জীবন 30,000,000 বারের বেশি পৌঁছতে পারে। |
| 5।দ্রুত সিলিন্ডার প্রযুক্তি কোন শক্তি বুঝতে পারে না এবং দ্রুত নিচে, কাজের দক্ষতা উন্নত এবং শক্তি সঞ্চয় করতে পারে। |
| 6।সার্ভো অয়েল পাম্প সিস্টেম সার্ভো মোটরের দ্রুত স্টেপলেস স্পিড রেগুলেশন বৈশিষ্ট্য এবং হাইড্রোলিক অয়েল পাম্পের স্ব-নিয়ন্ত্রিত তেল চাপ বৈশিষ্ট্যগুলিকে একত্রিত করে, যা বিপুল শক্তি সঞ্চয়ের সম্ভাবনা নিয়ে আসে এবং শক্তি সঞ্চয়ের হার পৌঁছতে পারে 30%-80%পর্যন্ত। |
তথ্য তালিকা
| এনও |
নাম |
পরামিতি |
| ঘ |
মডেল |
5000 টন |
| 2 |
নামমাত্র বল |
50000KN |
| 3 |
জলবাহী কাজের চাপ, এমপিএ |
80 এমপিএ |
| 4 |
প্লেট উপাদান টিপুন |
ইস্পাত |
| 5 |
প্রধান সিলিন্ডার স্ট্রোক |
350 মিমি |
| 6 |
দিনের আলো |
1100 মিমি |
| 7 |
প্রধান সিলিন্ডার পরিমাণ |
ঘ |
| 8 |
ফ্রেমের ধরন |
ফ্রেম গঠন |
| 9 |
ইজেকশন সিলিন্ডার ফোর্স |
500 কেএন |
| 10 |
ইজেকশন স্ট্রোক |
0-350 মিমি |
| 11 |
Servo মোটর |
60x3 কিলোওয়াট |
| 12 |
সর্বোচ্চ গতি প্লেট উত্তোলন |
200 মিমি/সেকেন্ড |
| 13 |
প্লেট বন্ধ করার গতি |
200 মিমি/সেকেন্ড |
| 14 |
প্লেট কাজ গতি |
5-19 মিমি/সেকেন্ড |
| 15 |
মেশিনের ওজন |
70 টন |
| 16 |
ওয়ার্কটেবলের আকার |
1250x1250 মিমি |
| 17 |
মাত্রা |
3380x1980x4390 মিমি |
কাঠামোগত উপাদান
1. হাইড্রোলিক প্রেস মেশিনে বিল্ট-আপ টাইপ ফ্রেম স্ট্রাকচার রয়েছে এবং এটি একটি প্রধান মেশিন এবং একটি কন্ট্রোল মেকানিজম নিয়ে গঠিত।সরঞ্জামগুলি একটি সম্পূর্ণ ফ্রেম, বৈদ্যুতিক সিস্টেম, জলবাহী সিস্টেম নিয়ে গঠিত।
2. নিয়ন্ত্রণ ব্যবস্থা একটি জলবাহী সিস্টেম, একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, একটি স্ট্রোক সীমিত ডিভাইস, পাইপলাইন, একটি বৈদ্যুতিক নিয়ন্ত্রণ বাক্স এবং অন্যান্য সহায়ক অংশ নিয়ে গঠিত।বৈদ্যুতিক সিস্টেম এবং হাইড্রোলিক স্টেশন পুরো ক্রিয়াকলাপের পদ্ধতিটি উপলব্ধি করতে তেলের পাইপ এবং সীসা তারের মাধ্যমে একটিতে সংযুক্ত থাকে।

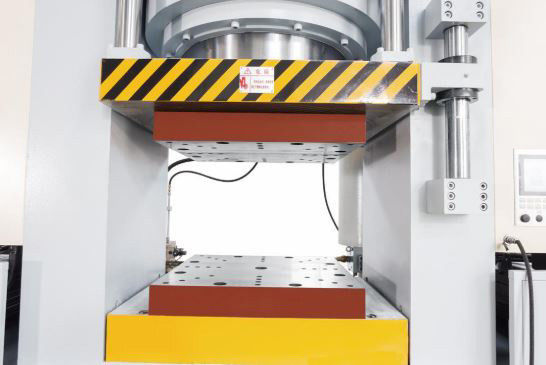

3. স্লাইডের মূল অংশ হল #45 স্টিলের পুরো প্লেট।স্লাইডের নিচের প্লেটটি একটি সম্পূর্ণ ইস্পাত প্লেট যা যথেষ্ট কঠোরতা এবং শক্তি নিশ্চিত করে।স্লাইডের দিকনির্দেশনা হল চারকোনা এবং আটটি ঘর্ষণ মুখ গাইড রেল সহ ওয়েজ স্টাইলের পাশে, যা উচ্চ নির্ভুলতা এবং অনমনীয়তা দেয়।সমন্বয় করার পরে, কোন নির্ভুলতা পার্থক্য হয় না, স্পষ্টতা ভালভাবে রাখা হয় এবং লোড-বিচ্যুতি প্রতিরোধ ক্ষমতা শক্তিশালী হয়, স্লাইড অপারেশন স্পষ্টতা নিশ্চিত করে, যে স্লাইডটি একটি বড় অদ্ভুত লোড সহ্য করতে পারে এবং স্লাইডটি বকাবকি ছাড়াই মসৃণভাবে কাজ করে।স্লাইডের পাশের গাইড রেলটি তামা-বেস খাদ দ্বারা তৈরি করা হয়, গাইড রেল তেল যাতে ফুটো না হয় তা নিশ্চিত করার জন্য নম-আকৃতির তেল স্লট কাঠামো গ্রহণ করুন, স্লাইডের পরিধান-বিরোধী ক্ষমতা বৃদ্ধি করুন।গাইড রেলটিতে অটো অয়েল-ফিলিংয়ের জন্য বিশেষ ডিজাইনেড অয়েল ফিলিং হোল রয়েছে, নিচে তেল রিসিভ বক্স রয়েছে যাতে মেঝেতে তেল দাগ এড়ানো যায়।
জলবাহী নিয়ন্ত্রণ ব্যবস্থা
1. হাইড্রোলিক কন্ট্রোল সিস্টেমটি মূলত যন্ত্রপাতির পাশে রাখা হয়, যেখানে রক্ষণাবেক্ষণ প্ল্যাটফর্ম ডিজাইন করা হয়েছে, পরিপাটি চেহারা এবং বজায় রাখা সহজ।হাইড্রোলিক সিস্টেমে একটি তেলের ট্যাঙ্ক, একটি হাইড্রোলিক মেইন কন্ট্রোল সিস্টেম, একটি পাম্প স্টেশন, একটি প্রেসার গেজ, একটি স্ট্রেনার এবং অন্যান্য জিনিসপত্র রয়েছে।এগুলি মূলত পাইপলাইনের মাধ্যমে একটি সম্পূর্ণ হাইড্রোলিক কন্ট্রোল সিস্টেমে সংযুক্ত থাকে।
2. জলবাহী সিস্টেম প্রধানত আনুপাতিক এবং servo ক্লোজ-লুপ নিয়ন্ত্রণ, দ্বৈত সমর্থন সুরক্ষা নিয়ন্ত্রণ, ইত্যাদি দ্বারা চিহ্নিত করা হয়
3. তেলের ট্যাঙ্কটি বাধ্যতামূলক কুলিং ফিল্টারিং সিস্টেম (ইন্ডাস্ট্রিয়াল প্লেট-টাইপ ওয়াটার কুলিং ডিভাইস, জল সঞ্চালনের মাধ্যমে কুলিং, তেলের তাপমাত্রা -55 ℃ ।তেলের তাপমাত্রার সতর্কতা প্রকার: 40 to পর্যন্ত তেল, তাপমাত্রা সতর্কতা টাচস্ক্রিনে প্রদর্শিত হয়, জোর করে কুলিং সিস্টেম স্বয়ংক্রিয়ভাবে কাজ করে।55 Oil পর্যন্ত তেল, মোটর বন্ধ, অপারেশন বন্ধ, তাপমাত্রা সতর্কতা টাচস্ক্রিনে প্রদর্শিত হয়।
4. স্লাইডের চাপ একটি আনুপাতিক চাপ ভালভ এবং একটি ম্যানুয়াল দূরবর্তী নিয়ন্ত্রিত চাপ ভালভ ব্যবহার করে নিয়ন্ত্রিত হয়;2 মোড অবাধে সুইচ করা যেতে পারে।(সার্ভো কন্ট্রোল চাপ এবং প্রবাহের ওঠানামার জন্য একটি ত্বরণ এবং হ্রাসের যন্ত্রটি সিস্টেমে ইনস্টল করা আছে, যা চাপ নিয়ন্ত্রণের স্থিতিশীলতাকে আরও উন্নত করতে পারে।) আনুপাতিক নিয়ন্ত্রণের মোডে চাপ সেট করা হয় এবং সরাসরি টাচ স্ক্রিনে প্রদর্শিত হয়।চাপ প্রদর্শন স্পষ্টতা 0.1Mpa, এবং চাপ নিয়ন্ত্রণ স্পষ্টতা ± 0.3Mpa এর চেয়ে কম।
