উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUAN |
সাক্ষ্যদান: | CE,ISO,UV |
মডেল নম্বার: | 2200x6000 মিমি |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | 6000-25000USD |
প্যাকেজিং বিবরণ: | কাঠের বাক্স |
ডেলিভারি সময়: | 25 দিন |
পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | 50 সেট |
নাম: | গ্যান্ট্রি সিএনসি শিখা এবং প্লাজমা কাটিং মেশিন | মোটর প্রকার: | মোটর প্রকার |
---|---|---|---|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V/380V | প্রযোজ্য শিল্প: | উৎপাদন কেন্দ্র |
নিয়ন্ত্রণ ব্যবস্থা: | ফাস্টক্যাম বা কাস্টমাইজড | কাটার উপাদান: | ধাতু স্টেইনলেস স্টীল কার্বন ইস্পাত অ্যালুমিনিয়াম |
লক্ষণীয় করা: | 6000 মিমি/মিনিট এয়ার প্লাজমা কাটিং মেশিন,উল এয়ার প্লাজমা কাটিং মেশিন,12 মি প্লাজমা আর্ক কাটিং সরঞ্জাম |

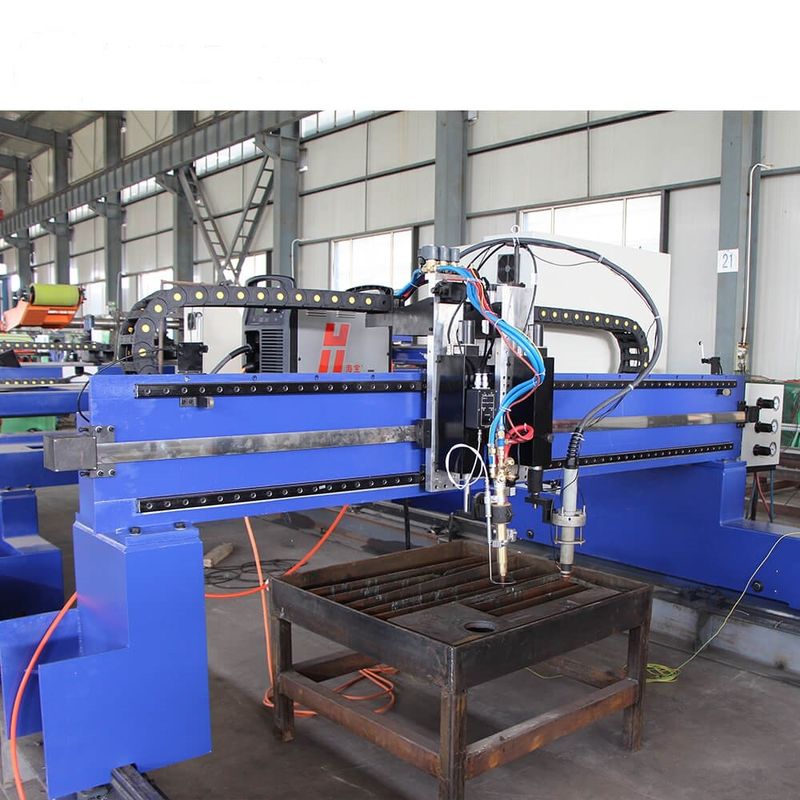

12 মিটারের জন্য গ্যান্ট্রি সিএনসি শিখা এবং প্লাজমা কাটার মেশিন
হেভি-ডিউটি গ্যান্ট্রি-টাইপ ফ্রেম স্ট্রাকচার, বিম একটি বক্স-টাইপ ওয়েল্ডেড স্ট্রাকচার গ্রহণ করে, কোন বিকৃতি নয়, উচ্চ দক্ষতার দ্বিপক্ষীয় ড্রাইভ, কম্প্যাক্ট স্ট্রাকচার, সামগ্রিক টেম্পারিং, fullyালাইয়ের চাপ, মোটা এবং বায়ুমণ্ডলীয় চেহারা, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা, যা কাটিয়া মেশিন শিল্পে সবচেয়ে মানসম্পন্ন।3m, 4m, 5m, 6m | 8m এবং অন্যান্য স্পেসিফিকেশন সহ একটি সার্বজনীন CNC কাটার মেশিন, দ্বিপক্ষীয় ড্রাইভ, ডাবল-অক্ষ রৈখিক গাইড, পার্শ্বীয় গেজ 4m এর মান, কার্যকরী কাটার পরিসীমা: 3.2m অনুদৈর্ঘ্য রেল দৈর্ঘ্য হতে পারে স্বয়ংক্রিয় ইগনিশন সহ কাস্টমাইজড, একক শিখা বা একক প্লাজমা কাটিয়া পদ্ধতি;এটি শিখা এবং প্লাজমা কাটার মোডেও যুক্ত করা যেতে পারে।অনুদৈর্ঘ্য রেলের দৈর্ঘ্য প্রতি সেকশনে 2 মিটার।দীর্ঘায়িত রেলটি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কনফিগার করা যেতে পারে এবং মরীচিটির ব্যাপ্তি বিস্তৃত করা যায়।ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী একাধিক টর্চ বা বেভেল কাটা যাবে।
পরামিতি:
আইটেম | স্পেসিফিকেশন | ||||
অনুভূমিক ট্র্যাক স্থান (মিমি) | 3000 | 4000 | 5000 | 6000 | 7000 |
কার্যকর কাটার প্রস্থ (মিমি) | 2200 | 3200 | 4200 | 5200 | 6200 |
সামগ্রিক প্রস্থ (মিমি) | 3800 | 4800 | 5800 | 6800 | 7800 |
কাটিং মোড | শুধুমাত্র শিখা, শুধুমাত্র প্লাজমা, শিখা এবং প্লাজমা | ||||
ড্রাইভিং পদ্ধতি | এক্স এবং ওয়াই অক্ষের জন্য র্যাক এবং পিনিয়ন ড্রাইভ | ||||
ড্রাইভিং মোড | ডাবল সাইড ড্রাইভিং | ||||
শিখা কাটার বেধ | 6-200 মিমি | ||||
প্লাজমা কাটার বেধ | 0-50 মিমি (প্লাজমা শক্তি উৎস অনুযায়ী) | ||||
কাটার গতি | 0-6000mm/মিনিট | ||||
খালি স্ট্রোক গতি | 0-10000mm/মিনিট | ||||
স্বয়ংক্রিয় উচ্চতা নিয়ামক | শিখা কাটার জন্য ক্যাপাসিটিভ উচ্চতা নিয়ন্ত্রণ | ||||
প্লাজমা কাটার জন্য আর্ক ভোল্টেজ উচ্চতা নিয়ন্ত্রণ |
অ্যাপ্লিকেশন
এই মেশিনটি প্রধানত বড় প্যানেলগুলির সুনির্দিষ্ট কাটার জন্য ব্যবহৃত হয়।এটি উচ্চ দক্ষতা এবং শক্তি সাশ্রয়ের সাথে এক ধরণের কাটিয়া এবং কাটার সরঞ্জাম, যা স্টিল প্লেটের ব্যবহারের হার এবং কাটার দক্ষতাকে ব্যাপকভাবে উন্নত করতে পারে।এই মেশিনটি দীর্ঘ সময় না থেমে একটানা কাজ করতে পারে।এটি কম কার্বন ইস্পাত (শিখা কাটা) এবং অ লৌহঘটিত ধাতু (প্লাজমা কাটিয়া) যেমন উচ্চ কার্বন ইস্পাত, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম, তামা ইত্যাদি কাটতে পারে এটি যন্ত্রপাতি, অটোমোবাইল, জাহাজ নির্মাণ, পেট্রোকেমিক্যাল, সামরিক, ধাতুবিদ্যায় ব্যাপকভাবে ব্যবহৃত হয় , মহাকাশ, বয়লার, চাপ জাহাজ, এবং অন্যান্য শিল্প।ইএল, লোকোমোটিভ, ইত্যাদি আমাদের সিএনসি কাটার মেশিনের সমস্ত স্পেসিফিকেশন এবং উপাদানগুলি অনুরোধের ভিত্তিতে কাস্টমাইজ করা যায়।একটি সিএনসি কাটার মেশিন প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমরা সিএনসি কাটার মেশিন, শিখা কাটার মেশিন, পানির নিচে প্লাজমা কাটার মেশিন, ডেস্কটপ সিএনসি কাটার মেশিন এবং আরও অনেক সিএনসি মেশিন সরবরাহ করি।আমাদের পণ্য ISO9001 এবং CE প্রত্যয়িত এবং ইউরোপ এবং দক্ষিণ -পূর্ব এশিয়ার অনেক দেশে রপ্তানি করা হয়।
আলোর কাঠামো
ক্রস বিম জার্মান মেসেল প্রযুক্তি এবং গ্যান্ট্রি ফ্রেম গ্রহণ করে, যা টর্সনকে আরও ভালভাবে দূর করতে পারে।ক্রসবিম হল বক্স স্টিলের কাঠামোর একটি নন-আয়তক্ষেত্রাকার নল কাঠামো।Dingালাইয়ের পরে, এটি অভ্যন্তরীণ চাপ দূর করার জন্য সম্পূর্ণরূপে অ্যানিল করা হয় যাতে এটি দীর্ঘমেয়াদী ব্যবহারে বিকৃত না হয়।স্থিতিশীল ফ্রেম কাঠামো কাটার স্পষ্টতা উচ্চতর এবং কাটার গতি দ্রুত করে তোলে।
|
|

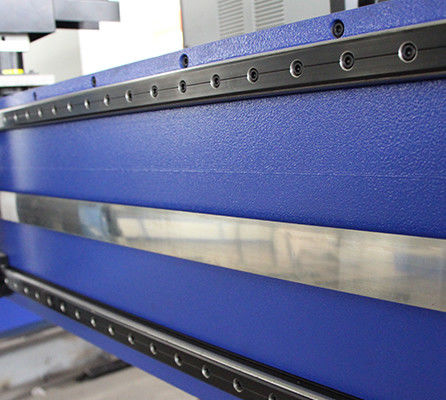

গাইড
একটি অনুভূমিক গাইডওয়ে উচ্চ নির্ভুলতা এবং ভাল দিকনির্দেশনা সহ একটি গার্হস্থ্য বা আমদানি করা ডাবল এক্সেল কোর লিনিয়ার গাইডওয়ে গ্রহণ করে।
বিশেষ ধাতু দিয়ে তৈরি একটি গ্রাইন্ডিং পৃষ্ঠের সাথে অনুদৈর্ঘ্য গাইড রেলের উচ্চ যান্ত্রিক নির্ভুলতা এবং পরিধান প্রতিরোধের ক্ষমতা রয়েছে।
|
|
সার্ভো ড্রাইভ সিস্টেম
আমরা প্যানাসনিক সার্ভো ড্রাইভ সিস্টেম ব্যবহার করি, যা অক্ষর অবস্থান সনাক্তকরণ, উচ্চ নির্ভুলতা এবং সংক্ষিপ্ত ত্বরণ সময় কাজ করে।ড্রাইভ সিস্টেমটি জাপানি মূল গ্রহ রিডুসারকে গ্রহণ করে, যার ইনপুট এবং আউটপুট ত্রুটি মাত্র 16 টি আর্ক।এদিকে, ট্রান্সভার্স এবং অনুদৈর্ঘ্য গিয়ার ট্রান্সমিশন স্ট্রাকচারে, একটি স্বয়ংক্রিয় ক্লিয়ারেন্স ক্ষতিপূরণ ডিভাইস সংযোজন কাঠামোকে সিএনসি সিস্টেম দ্বারা জারি করা নির্দেশাবলী সঠিকভাবে কার্যকর করতে সক্ষম করা হয়।
|
|
যান্ত্রিক সংক্রমণ ডিভাইস
সমস্ত যান্ত্রিক ট্রান্সমিশন সিস্টেমগুলি জাতীয় মানের গ্রেড 7 এর মেশিন নির্ভুলতার সাথে নির্ভুল গিয়ার এবং র্যাকের মেশিং গ্রহণ করে।
|
|
নেস্টিং সফটওয়্যার
শীট মেটালের ব্যবহারের হার, কাটার দক্ষতা উন্নত করতে সাধারণ প্রান্ত, সেতু, ক্রমাগত কাটিয়া, মাইক্রো-সংযোগ এবং অন্যান্য কাটার প্রক্রিয়াগুলি চয়ন করুন।
|
|
অপারেটিং সিস্টেম
সাংহাই জিয়াওটং ইউনিভার্সিটির শীর্ষ অপারেটিং সিস্টেম বা ব্যবহারকারীদের দ্বারা নির্ধারিত অন্যান্য বিশ্বমানের সিস্টেম ব্যবহার করে, এটি একটি বহুভাষিক মেনু ফাংশন, স্থিতিশীল এবং নির্ভরযোগ্য, উচ্চ নিয়ন্ত্রণ নির্ভুলতা, পাওয়ার ব্রেকপয়েন্টগুলির মেমরি সুরক্ষা ইত্যাদি।
|
|
মশাল উত্তোলন যন্ত্র কাটা
কাটিং মশালের স্বয়ংক্রিয় উত্তোলন উপলব্ধি করতে টর্চ উত্তোলন রাক ব্যবহার করা হয়।একটি ভারী কাটার মশালের উত্তোলনকারী শরীর গাইড অক্ষের মধ্যে রৈখিক ভারবহনের আন্দোলনের মাধ্যমে গেজের উপরের এবং নীচের গতিবিধি উপলব্ধি করে।টর্চ সিটে 360-ডিগ্রী বিরোধী-সংঘর্ষ ফাংশন রয়েছে এবং পুরো কর্মক্ষেত্রে টর্চের নিরাপত্তা রক্ষা করে।পুরো ভারী কাটার টর্চ উত্তোলনের শরীরের তিনটি উত্তোলন মোড রয়েছে: ম্যানুয়াল, বৈদ্যুতিক এবং স্বয়ংক্রিয়।
|
|
চাপ গেজ এবং ত্রাণ ভালভ
প্রেশার গেজ এবং কন্ট্রোল ভালভ কেন্দ্রীয় নিয়ন্ত্রণ প্যানেলের উপরে স্থাপন করা হয় যাতে অপারেটর কাটার সময় সর্বোত্তম অবস্থা অনুযায়ী গ্যাসের চাপ সামঞ্জস্য করতে এবং পরীক্ষা করতে পারে।প্যানেলটিতে সোলেনয়েড ভালভ পরিচালনার জন্য একটি সুইচ রয়েছে, যা সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা দ্বারা ম্যানুয়ালি সামঞ্জস্য করা যায় এবং স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যায়।
|
|
বিদ্যুৎ সরবরাহ বন্ধ
বিভিন্ন উপকরণ কাটার জন্য plaচ্ছিক প্লাজমা শক্তি উৎস।
|
চ্ছিক কনফিগারেশন
বেভেল কাটার যন্ত্র
অসীম ঘূর্ণমান খাঁজ কাটার মেশিনটি বিভিন্ন রৈখিক বা বক্ররেখা সংমিশ্রণ আকারের ওয়ার্কপিসের ভি, ওয়াই, এক্স এবং কে খাঁজ কাটার জন্য উপযুক্ত।এর অনন্য তরল প্রক্রিয়া নকশা মহান সুবিধা নিয়ে আসে।
|
|
সোজা শিখা কাটার যন্ত্র
কার্বন স্টিল মেটালের সোজা কাটিং সম্পন্ন করার জন্য গ্যান্ট্রি সিএনসি কাটার মেশিনের পিছনে একটি সরাসরি শিখা কাটার যন্ত্র ইনস্টল করা যেতে পারে।
|
